ノイズカットトランス

NCT-K

雷サージの電磁誘導を防止できます。
障害波遮断変圧器《ノイズカットトランス™》としての基本要件をすべて満たししつつ、誘導雷サージ防止機能を強化した製品です。回路をアイソレートすることで、雷サージの静電誘導・電磁誘導を確実に防止します。これにより、避雷器では対応できない急峻な雷サージによる被害も予防できます。

・誘導雷サージ防止機能を強化した防雷用トランスです。
・機器の電源に装着することで、誘導雷サージが機器に侵入するのを防止します。
・回路をアイソレートすることにより、雷サージの静電誘導・電磁誘導を確実に防止します。
・避雷器では対応できない急峻な雷サージにも対応します。
・これ1台でノイズ障害・雷障害を同時に防止できます。
・どのような接地条件の現場でも最適な接地を行うことができます。
・放射ノイズの影響受けない構造をしています。
・1次側・2次側ともにスタッド端子接続です。
・標準仕様品の他に、受注生産による特注仕様も製作可能です。

・次の用途に最適です。
−雷サージ対策を強化したいとき
−避雷器では対応できない雷サージを対策したいとき
−雷サージとノイズを同時に対策したいとき
−接地方法に制限があるとき
−グランドループが形成されたことで放射ノイズの影響を受けているとき

標準仕様

相 数 単相および三相
定格出力容量 1kVA、3kVA、5kVA、10kVA (大容量の特注品も対応いたします)
定格周波数 50/60Hz
定格電圧 ・1次電圧 100V、2次電圧 100V
・1次電圧 200V、2次電圧 200V
・1次電圧 200V、2次電圧 100V
1次電圧変動許容範囲 +10%
絶縁抵抗 100MΩ以上(DC1000V 1次巻線-2次巻線間、1次巻線-接地間、2次巻線-接地間)
交流耐電圧 2000V 50/60Hz 1分間(1次巻線-2次巻線間、1次巻線-接地間、2次巻線-接地間)
インパルス耐電圧 1.2/50μs 標準衝撃波 10kV
(1次巻線-2次巻線間、1次巻線-接地間、2次巻線-接地間)
ノイズ遮断特性 ディファレンシャルモード(ノーマルモード)
50kHz~100MHzにおいて -30dB以下
コモンモード
DC~100MHzにおいて -30dB以下
動作周囲温度 -10℃~40℃
動作周囲湿度 相対湿度95%以下(結露のないこと)
その他 特注電圧等上記以外の仕様も製作可能です。ご相談ください。

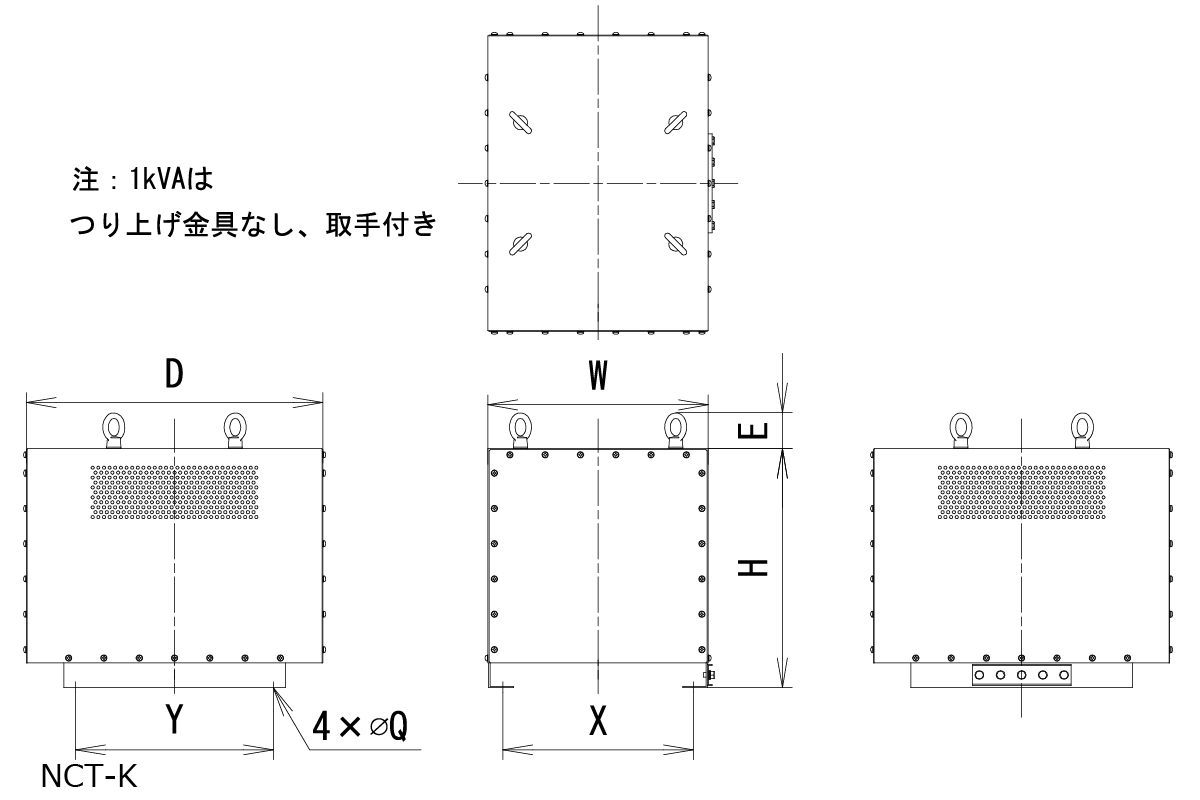

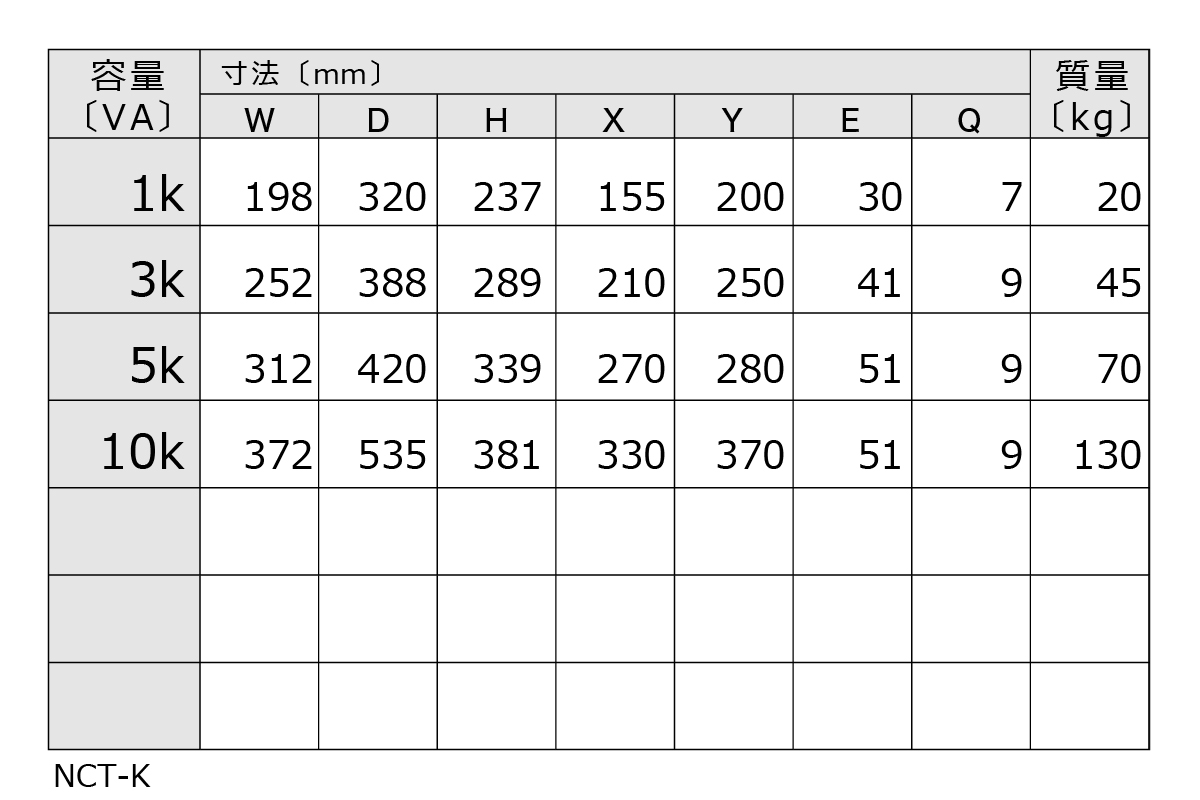

外形寸法・質量表

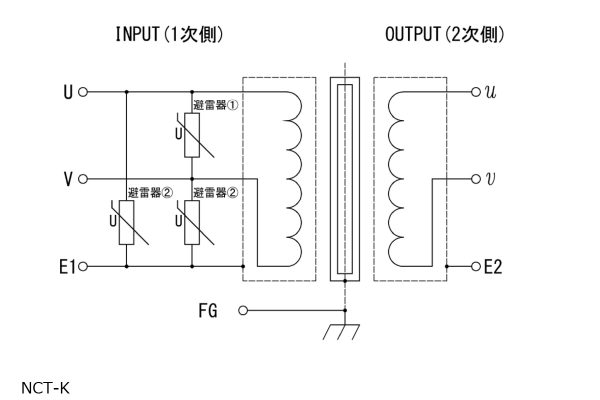

回路図

特注・カスタマイズ品例

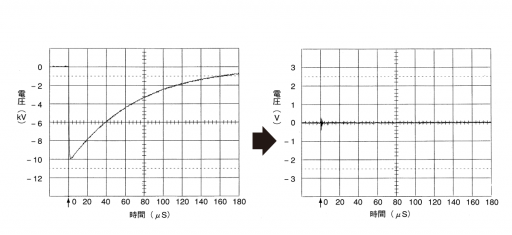

近傍の落雷に模擬した  1.2×50(μs)の標準衝撃電圧を加えた時の「NCT-K」の防雷特性例

ノイズカットトランス NCTーK型 雷サージ減衰特性

1次側大地間印加電圧(E1)=  10kV

2次側端子間電圧(E2)=  0.4V

減衰率 = 20log 10(E2/E1)= ー 88dB
規格 JEC-0202による

※この特性図はアレスタを付ける前のものです。

 実物には1次側の耐電圧を助けるためにアレスタを内蔵させ、より良くなります
